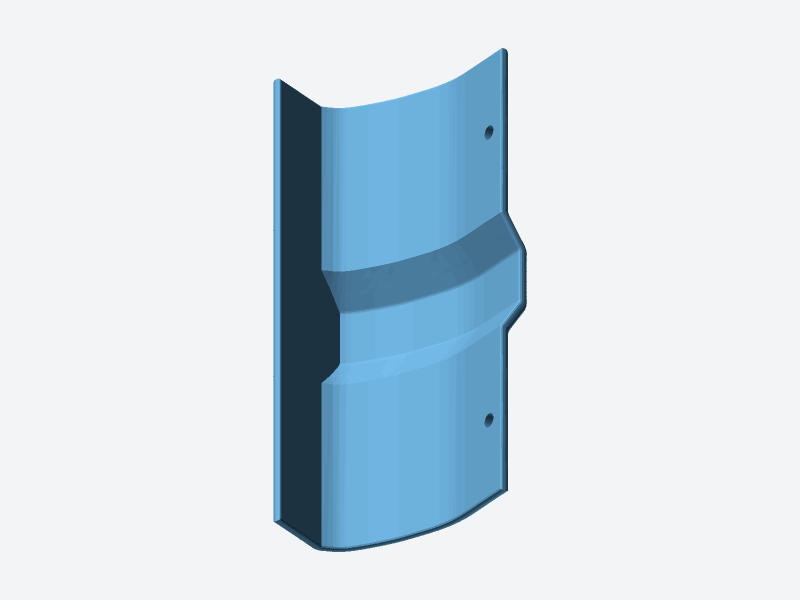

STLVariante für Metrische Gewinde in der HaubeEL_Schloss_metrisch_REV2.stl · STL-Datei · 1,2 MB

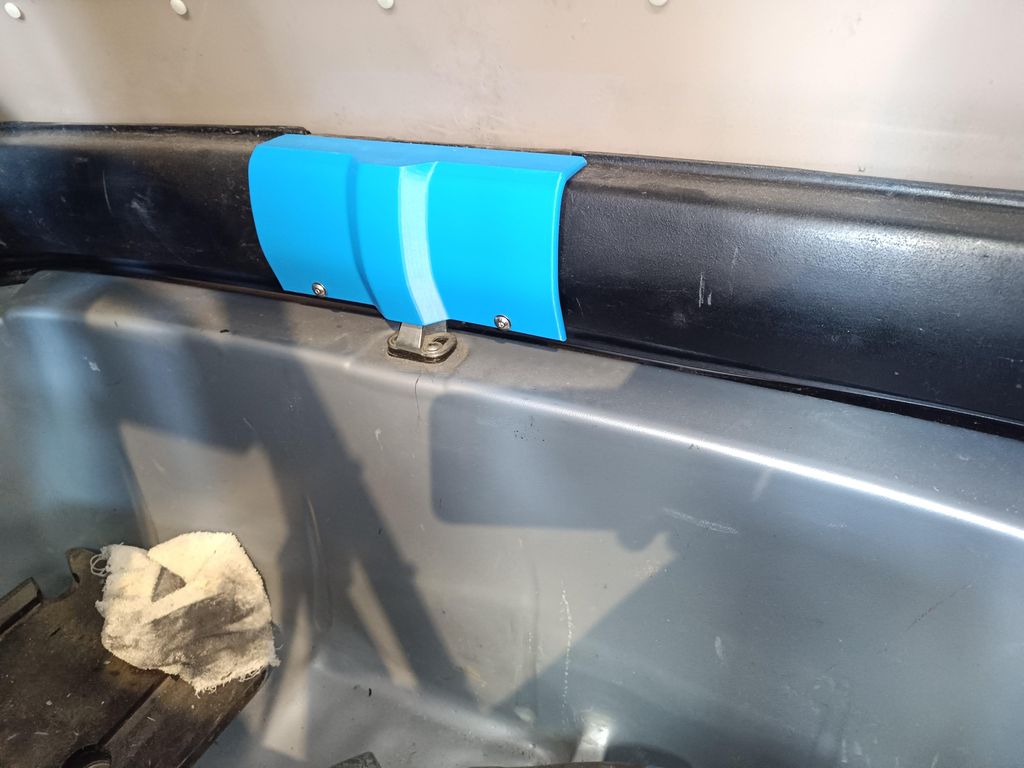

STLVariante für Hauben ohne GewindeeinsätzeEL_Schloss_Holzschraube.stl · STL-Datei · 836,6 KBBei den neueren CityEls ist der, in die Haube eingeklebte schwarze Rahmen leicht rund. Ab Baujahr 2007 wurde diese Abdeckung ab Werk nicht mehr montiert.
Für diese Variante ist diese Schlossabdeckung.
Für die ältere Eckige Schlossabdeckung habe ich eine weitere Vorlage, einfach mal in meine anderen Uploads schauen.
Beim Designen habe ich festgestellt, dass es mindestens zwei Ausführungen der Haube gibt.
Bei der Haube, bei der ich Maß genommen habe, war die Abdeckung mit schwarzen Holzschrauben montiert.
Bei der zweiten Haube, bei der ich dann den Sitz gegenprüfen wollte, haben die Schraublöcher nicht gepasst – dort waren M5 Gewinde eingelassen. Siehe Fotos
Ich habe beide Varianten hochgeladen und hoffe, dass die M5 Gewinde bei allen an der selben Stelle sitzen, Feedback ist hier sehr willkommen, auch gerne mit Seriennummer und oder Baujahr dann kann ich das in der Beschreibung ergänzen.
Mit Baujahr kann ich selbst leider nicht dienen, da ich nur die Hauben, habe, aber nicht sicher bin, dass das El auch das ist, mit dem sie ausgeliefert wurden.
Druckeinstellungen
- Material: PETG / ABS / ASA
- Schichthöhe: 0,2mm
- Infill: 100%
- Stützstrukturen: ohne
